KST X15-7.4-M-1812 HV Digital Brushless HLS ServoАртикул: KST-X15-7.4-M-1812-1
Промышленный цифровой сервопривод KST X15-7.4-M-1812 HV высоковольтный со стальным редуктором. Сервопривод KST X15-7.4-M-1812 HV обладает высокой мощностью (номинальный крутящий момент 0.5 Нм 5.1 кг-см, максимальный 1.8 Нм 18.3 кг-см).
Сервоприводы серии HLS High Life Span рассчитаны на долгий срок службы (большое кол-во циклов).
Сервопривод использует PWM сигнал (возможны варианты RS458 Bus и CAN Bus).
|
 |
|
|
В сервоприводах серии KST HLS шестерни редуктора обрабатываются определённым образом, что делает их поверхность более твердой и уменьшает коэффициент трения. Все оси являются шарикоподшипниковыми. До 7 шарикоподшипников в сочетании с обработкой поверхности значительно снижают трение и, следовательно, тепловыделение сервопривода.
Встроенные промышленные датчики Холла рассчитаны примерно на 50 миллионов циклов в сочетании с оптимизированной передачей и бесколлекторными двигателями, эти сервоприводы - настоящие «сверхмарафонцы».
Спецификация:
- Рабочее напряжение: 6 ~ 8.4V (рекомендованное 7.4V)
- Скорость без нагрузки: 0.12 сек/60° @7.4V
- Номинальная скорость: 0.18 сек/60° @7.4V
- Номинальный крутящий момент: 0.5 Нм 5.1 кг-см
- Максимальный крутящий момент (останова): 1.8 Нм 18.3 кг-см
- Номинальный ток: 0.92А
- Ток останова: 2.85А
- Угол поворота: 200°
- Люфт редуктора: <0.5°
- Тип сигнала: PWM, CAN-BUS, RS485 (возможно изменение типа сигнала под заказ)
- Размеры: 35.5x15x32.5 мм.
- Вес: 42 гр.
- Рабочая температура: -10°C ~ +65°C
Параметры ШИМ (PWM):
- Допустимая длина импульса: 500 - 2500µsec
- Лево -100° / центр / право +100°: 500µsec / 1500µsec / 2500µsec |
|

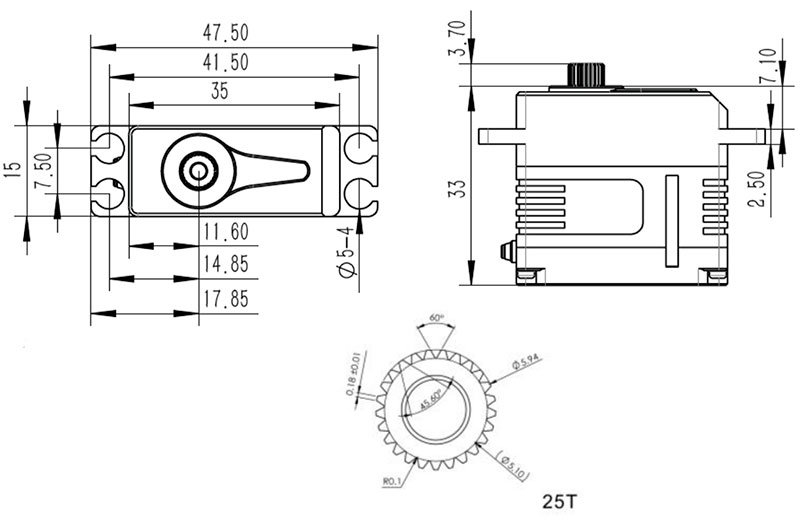

Документация, инструкции, схемы, exploded view
|
|
|
|
|
| Артикул |
KST-X15-7.4-M-1812-1 |
| Производитель |
KST |
| Категория |
Аппаратура радиоуправления и электроника |
| Тип |
Мини и микро серво (Сервоприводы) |
| Наличие |
под заказ (3-5 недель)
|
| Цена, руб. |
14990 |
| |
 Физические характеристики |
| Длина мм. |
35.5 |
| Ширина, мм. |
15 |
| Высота, мм. |
32.5 |
| Вес, г. |
42 |
| Длина кабеля, см. |
нет данных |
| |
| Технические характеристики |
| Подшипники |
6 |
| Редуктор |
стальной |
| Защита от воды |
нет данных |
Усилие, кг/см
(при напряжении 6 В.) |
15 |
Скорость, сек/60o
(при напряжении 6 В.) |
0.14 |
Усилие, кг/см
(при напряжении 7.4 В.) |
18 |
Скорость, сек/60o
(при напряжении 7.4 В.) |
0.12 |
Усилие, кг/см
(при напряжении 8.4 В.) |
20 |
Скорость, сек/60o
(при напряжении 8.4 В.) |
0.10 |
|
|
|
|
|
