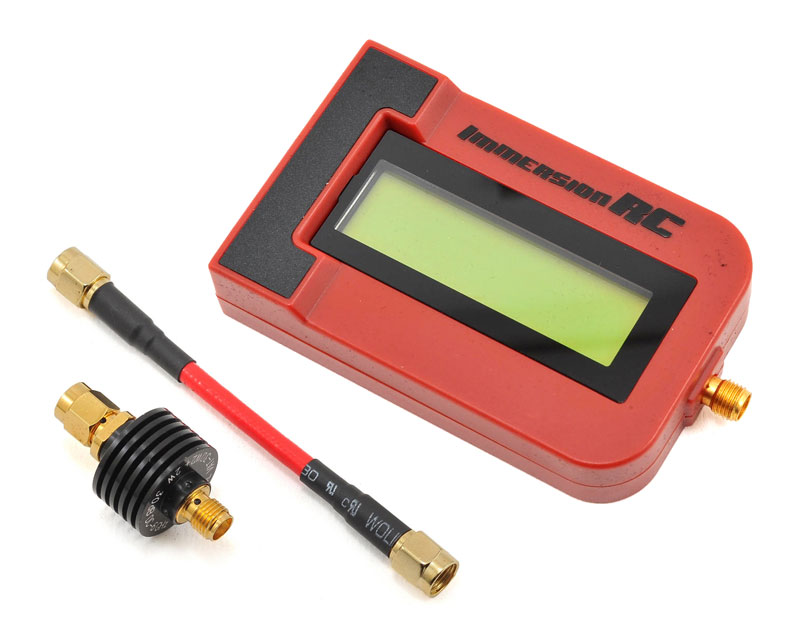

ImmersionRC RF Power MeterАртикул: IM-RFPWR1
Измеритель мощности радиосигнала ImmersionRC, который позволяет точно определить мощность передатчика, а так же протестировать и настроить антенны. Измеритель идеально подходит для измерения мощности передатчика перед проведением гонок. Особенно это важно для гонок, для которых требуется максимальная мощность 25 мВт.
Гибкий SMA кабель, идущий в комплекте, поможет протестировать оборудование, не разбирая модель.
Аттениюатор 30 дБ также входит в комплект. Он позволяет снизить мощность FPV-передатчика до диапазона измерителя.
|
 |
|
|
Тестирование передатчика
Подключите измеритель и аттениюатор 30 дБ к аудио/видеопередатчику, и параметры мощности отобразятся на дисплее. Точность прибора: +/- 0.5 дБ даже на частоте 5.8 ГГц.
Тестирование системы
Подключите измеритель к приемнику, передатчик должен располагаться поблизости. Измеритель отобразит мощность передатчика, усиление антенны передатчика, усиление антенны приемника. Проведение тестирования на земле безопаснее, чем в полете.
Тестирование антенны
Вы легко можете сравнить антенны с помощью измерителя. Разместите передатчик поблизости, подключите антенну к измерителю, запомните показания, затем подключите следующую антенну.
В случае использования направленной антенны подключите ее к измерителю и поочередно направьте по всем осям.
• Доступная цена, значительно дешевле аналогичного оборудования других производителей
• Измерение уровней излучаемого сигнала (например, УВЧ диапазона, сигнала передатчика аудио/видео)
• Измеритель откалиброван на все частоты, используемые в моделировании, особенно в FPV-полетах
• Динамический диапазон 50 дБ (-50 дБм -> 0 дБм без использования внешнего аттенюатора)
• Вывод информации в мВт или дБм
• USB-порт
• Проверьте выходную мощность гоночного коптера, прежде чем участвовать в гонке
Спецификация:
• Диапазон частот: 1 МГц - 8 ГГц
• Диапазон мощности: -50 дБм - 0 дБм без аттенюатора
• Коэффициент стоячей волны по напряжению (без аттенюатора): <1.5:1 меньше 1 ГГц, <1.7:1 1 ГГц -> 8 ГГц
• Коэффициент стоячей волны по напряжению (с аттенюатором): <1.05:1 меньше 1 ГГц, <1.5:1 1 ГГц -> 8 ГГц
• Разъем: SMA
• Входное сопротивление: 50 Ом
• Размеры: 90x52x19 мм.
• Вес: 40 гр.
• Питание: 6-16 V
• Энергопотребление: ~100 мА |
|
| Артикул |
IM-RFPWR1 |
| Производитель |
ImmersionRC |
| Категория |
Инструменты, оборудование, сумки, аксессуары |
| Тип |
Измерительное оборудование (Инструменты, оборудование, сумки, аксессуары) |
| Масштаб |
нет данных |
| Готовый комплект |
да |
| Наличие |
нет в наличии
|
| Цена, руб. |
12900 |
| |
